伸缩器的连接方式及安装方法

来源:      2022-1-1 15:56:55      点击:

伸缩器的连接方式及安装方法
 伸缩器主要是为了保证管道的安;全运行,它可以在一定范围内轴向伸缩,也可以在一定角度内克服管道对接不同轴向引起的偏差,可以*大地方便阀门管道的安装和拆卸,在管道允许伸缩的情况下可以自由伸缩,一旦超过其*大伸缩就起到限制作用,保证管道的安;全运行。


伸缩器不同的型号有不同的连接方式:
1、法兰式伸缩器在松套伸缩接头安装过程中,松套伸缩接头安装在管路上后,拧紧螺母弹性密封圈,在螺母压盖的作用下相互倾斜,将其压在管路外圈上进行密封和连接。当温度变化时,管道可以在接头中间自由伸缩,当地基础下沉,管道可以倾斜。而且要保证密封没有泄漏,从而达到自动补偿的目的。
2、单法兰限位伸缩接头适用于与法兰连接,焊接管道,安装时调整产品两端与管道或法兰的安装长度,对角均匀拧紧压盖螺栓,然后调整螺母,使管道在伸缩范围内自由伸缩,锁定伸缩,管道安;全运行。

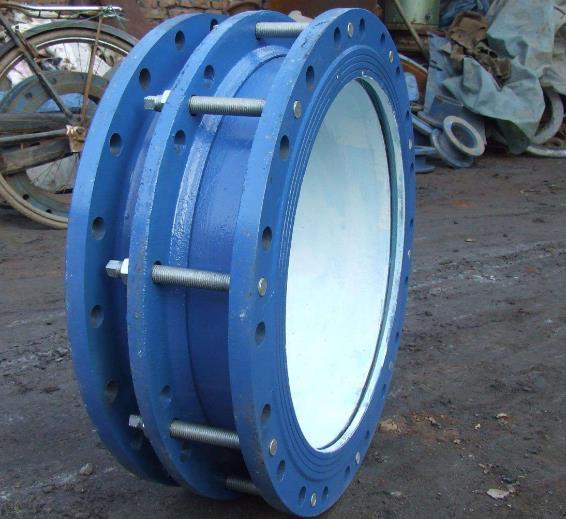

3、双凸缘限位伸缩接头适用于两侧与凸缘连接。安装时,调整产品两端的连接长度,对角依次均匀拧紧压盖螺栓,然后调整限位螺母,使管道自由伸缩,锁定伸缩量,确保管道安;全运行。
4、压盖式伸缩接头适用于两侧插管,无需焊接,结构合理,密封快捷,安装方便。
5、压盖松套限位伸缩接头适用于有振动或有一定倾斜的管和弯曲的管道连接。




伸缩安装要求:
1、伸缩器安装前应先检查其型号、规格及管路配置,并符合设计要求。
2、伸缩器应调整到适当的长度mm(*大安装长度与*小安装长度之间),安装时应松开压盘螺栓,然后对角拧紧螺栓,切勿压偏,使之止漏。
3、带内套筒的伸缩器应注意使内套筒的方向与介质的流动方向一致。
4、严禁通过伸缩器变形来调节管道的安装差异,以免影响伸缩器的正常功能,降低使用寿命,增加管道系统、设备和支撑部件的负荷。
5、安装过程中,不允许焊渣溅到外壳表面,也不允许外壳受到其他机械损坏。
6、管道系统安装后,应尽快拆除波伸缩器上用于安装和运输的黄色辅助定位部件和紧固件,并根据设计要求将限位装置调整到指定位置,使管道系统在环境条件下有足够的补偿能力。
7、伸缩器的所有活动部件不得被外部部件卡住或限制其活动范围,并确保活动部件的正常运行。
8、水压试验时,应加固安装有伸缩管端部的次固定管架,以防止管道移动或旋转。对于气体介质的伸缩器及其连接管道,注意充水时是否需要增加临时支架。
9、如果伸缩使用,两端需安装相应的固定支架,其本身不受轴向拉力,必要时可加装防拉装置。
