廖化管道施工中双法兰限位伸缩器的应用

来源:      2021-10-27 11:29:13      点击:

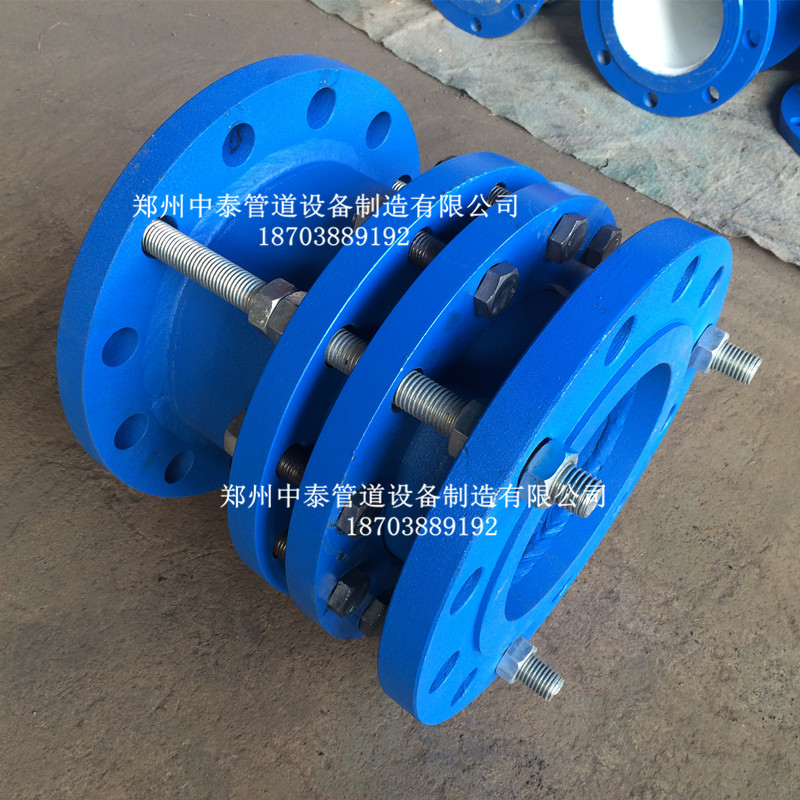

双法兰限位伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。双法兰限位伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。

管道伸缩器详细介绍:

 1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。

 2. 该产品内管材分为铸铁( HT )、镀锌( DX )和钢制( SF )三种。工作压力分 PN6 、 PN10 、 PN16 三种。

 3. 安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

 4. 法兰连接采用 GB4216.3 - 4126.5 标准。

 5. 如选用其它规格可另行生产。

管道伸缩器用途:

管道伸缩器是泵、阀门,管道等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为整体,并有一定的位移量,方便安装。可承受管线的轴向压力。这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,不仅提高工作效率,而切对泵、阀们等管道设备起到一定保护作用。

管道伸缩器适用介质:

本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

管道伸缩器使用范围:

由于管道伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

管道伸缩器安装注意事项:

1、在安装前应先检查其型号、规格及管道配置情况,符合设计要求。

2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致,铰链型伸缩器的铰链转动平面应与位移转动平面一致。

3、需要进行冷紧的伸缩器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用伸缩器变形的方法来调整管道的安装超差,以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、管系安装完毕后,应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

7、所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。

8、水压试验时,应对装有伸缩器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM

双法兰限位伸缩器具体分类:

SSQ型铸铁伸缩器,SF钢制伸缩器CS型热力管道伸缩器,SSQ-1型套管伸缩器,SSQ-2型套管伸缩器,SSQ-3型套管伸缩器,钢型套管伸缩器,插口式伸缩器,承盘式伸缩器,两端法兰限位防拉脱压盘式伸缩器,法兰式伸缩器,两端法兰伸缩器,两端法兰压盘式限位伸缩器,耐高压灰管大位移伸缩器
