管路传力接头参数化和系列化的可行性--中泰管道

来源:      2019-8-19 9:02:58      点击:


管路传力接头参数化和系列化的可行

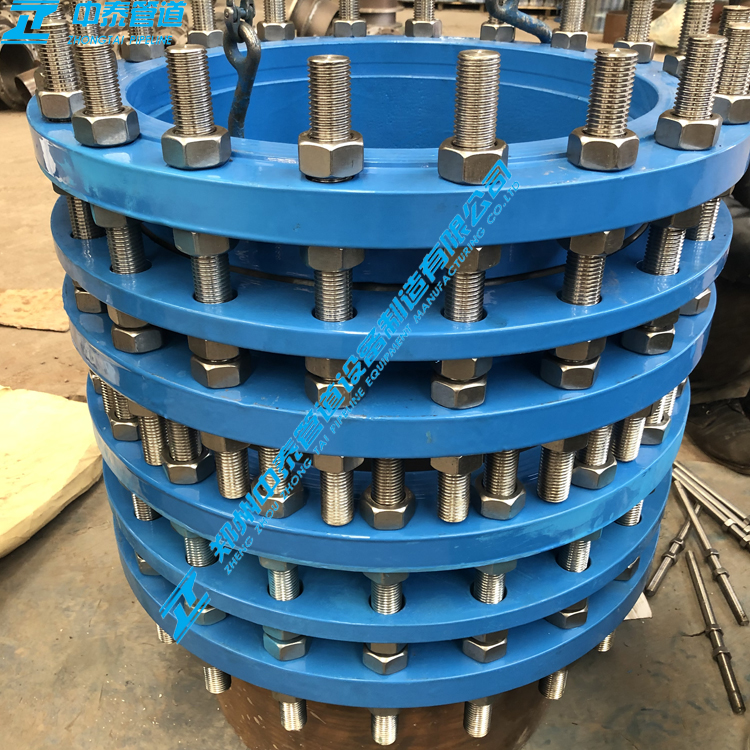

管路传力接头具有以下特点:1)规格多。口径从DN80-DN3600不等,压力从PN6-PN40分为若干等级,不同口径和压力等级的管路传力接头规格多达近百种。2)结构相近。所有规格貝有相同或相近的基本结构和外形。3)制造技术和引用标准相同。这就为产品的参数化和系列化设计奠定了技术条件。

基于上述技术条件,首先确定能够完整反映该系列产品所有零件外形、拓扑关系的技术方案,然后再根据该技术方案派生出此系列产品中的任一零件。技术方案是在 Solidworks环境下创建三维零件模型,即原始模型,通过原模型确定一组设计参数来控制零件的形状和拓扑关系,并建立零件系列表即一张内的 Excel表格,然后根据国家标准和行业标准的规定,利用 Excel强大的数据处理和运算功能,得到简易的系列尺寸数据库,通过系列尺寸的改变来驱动零件的三维建模,从而实现管路传力接头的参数化系列化设计。
